NMOS的RDS(on)測試方法:

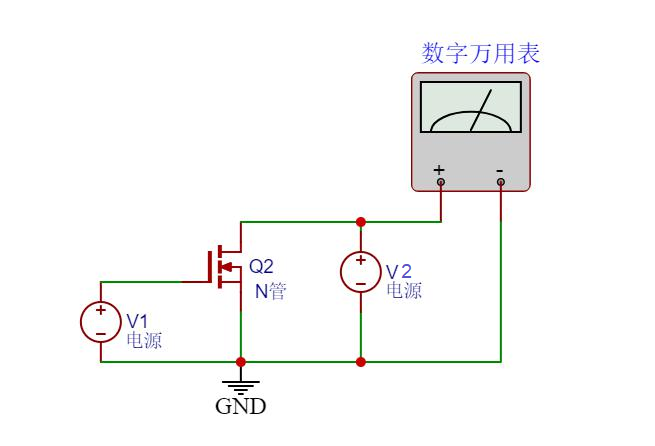

步驟: 1 、按上圖接線,
2 、 V1 電源設為 10V ,
3 、 V2 電源設為 5V 以內,限流設為 200mA ,
4 、 V1 通電, V2 通電,使 MOS 管導通,用萬用表測 MOS 管 Vds壓降
5 、公式算得: RDS(on) ( VGS=4.5V )= Vds / 200mA
6 、測 RDS(on) (Vgs=4.5V),把V1設4.5V即可。
注:1、萬用表表筆盡量靠近MOS
2、注意單位轉換
3、測試過程中,如果MOS不怎么發熱,限流可以設為500mA或者1A來提高測試精度
